¿Qué es un polipasto?

¿Qué es un polipasto?

Definiciones básicas

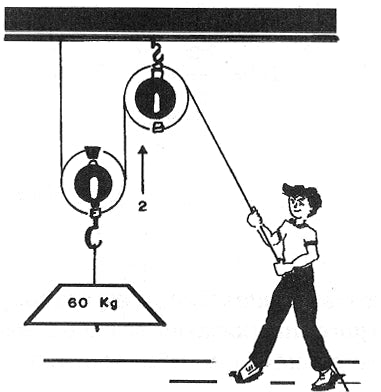

El polipasto, también conocido como polispasto, es una maquinaria esencial utilizada en el ámbito de seguridad en alturas y protección personal durante trabajos en alturas y arborismo. Consiste en dos conjuntos de poleas, uno con movilidad y otro fijo, que permiten mover o elevar objetos pesados con una fuerza menor.

Lo que permite el polipasto es mover algo aplicando una fuerza menor al peso del objeto. De este modo, estos aparejos son muy utilizados en fábricas e instalaciones industriales para movilizar cargas y materiales. Los polipastos suelen usarse, por ejemplo, para hacer la carga y la descarga de aquello que llega o que debe enviarse a través de un camión de transporte.

Existen múltiples tipos de polipastos, que se eligen de acuerdo a la carga que se planea mover. Hay polipastos que aplican su potencia a través de la electricidad, otros mediante palancas y algunos, con la fuerza manual. Los polipastos, por otra parte, pueden desplazar los objetos con la ayuda de cadenas, cuerdas o cables, según el caso.

En las instalaciones más avanzadas, los polipastos pueden contar con brazos o estar guiados mediante rieles que se instalan en los techos y que permiten desplazar la carga a lo largo de la fábrica o el depósito.

Polipasto factorial

Un polipasto factorial es aquel que tiene poleas fijas y poleas móviles que comparten una montura. En un polipasto de este tipo con cuatro poleas (dos móviles y dos fijas), la fuerza que tendrá que aplicarse para levantar una carga equivaldrá a la cuarta parte de la resistencia.

Fuerza

La fórmula de la fuerza del polipasto factorial es igual a la resistencia (el peso de la carga que desea levantarse) sobre 2 por el número de poleas móviles, todo multiplicado por la velocidad de la gravedad. Por ejemplo, si la carga es de 50 kg y se cuenta con cuatro poléas móviles, la fuerza F necesaria para levantarla con un aparejo factorial equivale a (50 kg / 2 x 4) x 9,8 metros sobre segundos al cuadrado; el resultado es 61,25 Newton.

En el contexto industrial, los polipastos desempeñan un papel fundamental en la carga y descarga de materiales en fábricas e instalaciones, facilitando la movilización de cargas y materiales pesados de manera segura y eficiente.

El polipasto, también conocido como polispasto, es una maquinaria esencial utilizada en el ámbito de seguridad en alturas y protección personal durante trabajos en alturas y arborismo. Consiste en dos conjuntos de poleas, uno con movilidad y otro fijo, que permiten mover o elevar objetos pesados con una fuerza menor.

Ventaja Mecánica

La ventaja mecánica (VM) se define como la relación existente entre la fuerza resistente (r) y la potencia (p) requerida para realizar un trabajo. Esta relación se expresa matemáticamente de la siguiente manera:

VM = resistencia / potencia

De esta forma, al hablar de polipastos 3:1, 4:1, 6:1, 9:1, etc., nos referimos a sistemas que nos permiten desplazar una carga aplicando un esfuerzo 3, 4, 6 o 9 veces menor que el peso real. Estos sistemas ofrecen una ventaja mecánica significativa en comparación con aquellos con una relación 1:1, donde la fuerza necesaria es igual al peso de la carga.

Cabe destacar que en este artículo nos centraremos en ventajas mecánicas teóricas, es decir, sin tener en cuenta posibles rozamientos u otras ineficiencias que podrían afectar el rendimiento real del polipasto. Estos cálculos teóricos nos permiten comprender mejor el funcionamiento y la eficacia de los diferentes polipastos y su aplicación en diversas situaciones.

Polipastos - poleas compuestas Singing Rock

Clasificación de los sistemas de polipasto

Dentro de la amplia variedad de sistemas de poleas utilizados en trabajos en altura y arborismo, podemos diferenciar tres categorías principales:

Polipastos simples: Los sistemas de polipastos simples se caracterizan por tener poleas móviles que se desplazan hacia arriba, en la misma dirección que la carga, y lo hacen a la misma velocidad. Estos mecanismos se rigen por reglas sencillas para determinar la ventaja mecánica que proporcionan:

  • La ventaja mecánica se calcula según el número de segmentos de cuerda que soportan directamente la carga.
  • Contando el total de poleas en el sistema, incluidas las fijas y móviles, y sumándoles 1, se obtiene la ventaja mecánica. Por ejemplo, un sistema 3:1 requerirá 2 poleas, mientras que un sistema 4:1 requerirá 3, y así sucesivamente. No se toma en cuenta la última polea, aquella más cercana a la mano que ejerce la tracción, si esta es fija.
  • Dependiendo de si el nudo está fijado en la carga o en el anclaje, la ventaja mecánica será impar o par, respectivamente.
  • Se sugiere no utilizar más de 5 poleas en un sistema simple, ya que la suma de los rozamientos en cada polea podría contrarrestar la ventaja mecánica proporcionada. Para obtener una mayor ventaja mecánica, es preferible recurrir a polipastos compuestos o complejos.

simple41

Polipastos complejos

  1. En esta categoría, las poleas pueden desplazarse en sentido inverso a la carga, lo que agrega complejidad a su funcionamiento.

  2. Para determinar la ventaja mecánica en este tipo de polipastos, los sistemas mencionados anteriormente ya no aplican, y es necesario utilizar un método diferente conocido como el sistema de las "T" (o "T" system en inglés). Este sistema permite calcular la ventaja mecánica de cualquier tipo de polipasto, ya sea simple, compuesto o complejo.

El funcionamiento del sistema de las "T" es el siguiente:

Paso 1: La tensión "T" siempre será una unidad, que representa la fuerza que una persona o un equipo puede aplicar a un polipasto.

Paso 2: La tensión "T" es igual en ambos lados de la polea, es decir, si una cuerda con una tensión "T" entra en una polea, saldrá con la misma tensión.

Paso 3: Las tensiones se suman en el vértice de cada polea debido al "efecto polea", lo que resulta en T + T = 2T.

Paso 4: El conteo del número de "T" siempre comienza desde el extremo del polipasto que recibe la tracción inicial, es decir, desde el extremo opuesto a la carga.

Polipasto compuesto

Fuente: La Gran Vertical

Los polipastos pueden clasificarse en dos categorías: polipastos directos e indirectos. En los polipastos directos, se utiliza la misma cuerda que soporta la carga, mientras que en los polipastos indirectos se emplean dos o más cuerdas. Si bien ambos tipos tienen ventajas en ciertas situaciones, nos centraremos en los polipastos directos en este artículo, ya que su uso es más común y relevante en el ámbito de seguridad en alturas y protección personal.

Polipastos más utilizados en trabajos verticales

Finalizando, presentamos una lista no exhaustiva de los polipastos más comúnmente utilizados en nuestro trabajo diario. Entre ellos, destaca como el más versátil, útil, sencillo y ampliamente empleado, el polipasto en N. Gracias a la incorporación de un bloqueador y un sistema anti-retorno, como una polea bloqueadora tipo Pro Traxion o un descensor, este polipasto permite elevar cargas con una longitud de cuerda apenas superior a la altura deseada. Representa un excelente compromiso entre desmultiplicación (VM) y velocidad de elevación, además de ser de fácil memorización. Su eficiencia y practicidad lo convierten en una opción invaluable para su uso en espacios verticales.



Simples

Simples_T_system



Compuestos

Polipastos compuestos



Complejos

Polipastos complejos

El correcto uso y manejo de los polipastos es esencial para garantizar la seguridad del personal y la eficiencia en el manejo de cargas en entornos verticales. Capacitar al personal en la manipulación adecuada de polipastos y la implementación de sistemas de polipastos con brazos o guiados mediante rieles en instalaciones avanzadas son medidas que optimizan la productividad y seguridad.

¿Qué tipo de poleas podemos usar para montar un polipasto?

Para montar un polipasto, podemos utilizar diferentes tipos de poleas, dependiendo del diseño y la configuración del sistema que deseamos crear. Algunos de los tipos de poleas más comunes que se utilizan para montar polipastos son:

1. Poleas simples: Son poleas con un solo canal por el que pasa la cuerda o la carga. Son adecuadas para aplicaciones simples y ofrecen una ventaja mecánica limitada.

2. Poleas dobles: También conocidas como poleas tándem, cuentan con dos canales paralelos por los que pasa la cuerda. Proporcionan una mayor ventaja mecánica que las poleas simples y son útiles cuando se necesita elevar cargas más pesadas.

3. Poleas con rodamientos: Estas poleas tienen rodamientos incorporados que reducen la fricción y facilitan el desplazamiento suave de la cuerda. Son ideales para sistemas que requieren un funcionamiento más eficiente y una menor pérdida de energía debido a los rozamientos.

4. Poleas bloqueadoras: Son poleas diseñadas para bloquear la cuerda en una dirección específica, lo que permite mantener la carga suspendida sin tener que aplicar una fuerza constante. Son útiles en situaciones donde se necesita seguridad adicional y para evitar que la carga se deslice hacia abajo.

5. Poleas de desviación: Estas poleas se utilizan para cambiar la dirección de la cuerda sin modificar la ventaja mecánica. Son útiles cuando se necesita desplazar la carga horizontalmente o en ángulos.

6. Poleas de rescate: Son poleas diseñadas específicamente para aplicaciones de rescate y pueden tener características adicionales, como placas laterales para facilitar el montaje y desmontaje de la cuerda.

Es importante seleccionar las poleas adecuadas para el tipo de polipasto que se desea montar, teniendo en cuenta la carga a elevar, la ventaja mecánica requerida y otros factores de seguridad. Además, es esencial asegurarse de que las poleas utilizadas estén en buenas condiciones y sean compatibles con el resto del sistema para garantizar un funcionamiento seguro y eficiente.

Un aspecto relevante en trabajos en alturas y arborismo es el polipasto factorial, que emplea poleas fijas y móviles compartiendo una montura. El uso de polipastos factoriales puede reducir significativamente la fuerza necesaria para levantar una carga, mejorando la seguridad y minimizando el esfuerzo del personal.

En Ameyalli, nuestro compromiso es proporcionar equipos y herramientas de alta calidad para trabajos en alturas y arborismo, incluyendo una amplia gama de polipastos que cumplen con los estándares de seguridad más exigentes. Nuestra prioridad es brindar soluciones confiables que contribuyan al bienestar y protección de nuestros clientes mientras realizan sus tareas en alturas y arborismo.
